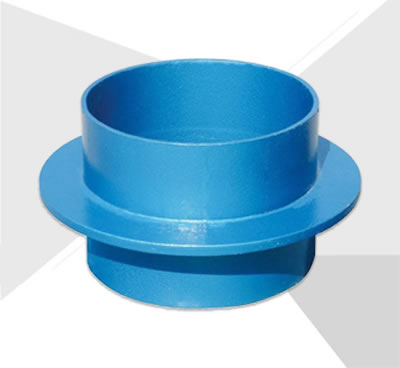

剛性防水套管

       剛性防水套管適用於管道穿牆處不承受管道振動和伸縮變形的構(建)築物，對於設防要求的地區，如采用剛性防水套管，應在進入池壁或建築物外牆的管道上就近設置柔性連接，A型適用於鋼管。

產品說明：
       1 、剛性防水套管，適用於鑄鐵管，也適用於非金屬管，但應根據采用管材的管壁厚度修正有關尺寸。

       2、翼環及鋼套管加工完成後，在其外壁均（jun1）刷底漆一遍（底漆包括樟丹或冷底子油）。
       3 、套管尺寸表內所列之材料重量為鋼套管（套管長度 L 值按 200mm 計算）及翼環之重量。鋼套管及翼環用 A3 材料製作， T42 焊條焊接。
       4 、套管穿牆處之牆壁，如遇非混凝土牆壁時應改用混凝土牆壁，其澆注混凝土範圍， Ⅱ型套管應比翼環直徑（ D4 ）大 200mm ，而且將套管一次澆固於牆內。套管內的填料應緊密搗實。
       5 、防水套管處的混凝土牆厚，應不小於 200mm ，否則應使牆壁一邊或兩邊加厚，加厚部分的直徑，較 小應比翼環直徑（ D4 ）大 200mm 。
       6、剛性防水套管多用油麻、石棉水泥填充，填充後緊密搗實。

檢查標準
       剛性防水套管對焊接要求及檢查標準，普通套管，多用焊接管製成，套管兩端應機械裁口（如，用無齒鋸等），對壁厚要求不嚴，管道穿越地下室等有防水要求的建築物、構築物時，設置的製作的套管。常用剛性防水套管。剛性防水套管，需在套管外焊接止水環翼，對套管的壁厚、環翼的壁厚都有嚴格的要求
       剛性防水套管工程使用的母材及焊接材料，使用前進行檢查，確認材料與材質證明相符，並且材質符合設計文件，相關工程標準時方可使用。設計文件規定防水套管焊縫係數為 1 的工程 設計文件 相關工程標準或焊接作業指導書規定全部焊縫進行射線檢測或超聲檢測的工程 其所使用的母材及焊接材料應進行複驗。

剛性防水套管安裝：

       1、在加工製作套管前認真熟悉圖紙並分析如何製作安裝預埋套管。
       2、給排水套管在製作時應注意，安裝後應管口與牆、梁、柱完成麵相平。
       3、鋼套管須與止水翼環周邊滿焊。
       4、管道坡度應均勻，不得有倒坡，屋麵出口處管道坡度應適當增大。
       5、檢查所有管件有無裂縫、有無砂眼、管壁是否厚薄均勻。
       6、管道在使用前應觀察外觀、灌水和外壁衝水逐根檢查有無裂縫、有無砂眼。
       7、檢查所有承插口是否到位、牢固、密實。
       8、管道安裝應按施工驗收規範設置支吊架。
       9、根據建築平麵圖，結構管麵圖以及建築立麵圖，來確定套管的長度。再根據給排水平麵圖和大樣圖，並參照標準圖集來製作。
       10、在製作防水套管時，翼環和套管厚度應符合規範要求，防水套管的翼環兩邊應雙麵滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。焊好後，把焊渣清理幹淨，再刷兩遍以上的防鏽漆。在安裝時，套管兩端應用鋼筋三方以上夾緊固定牢固，並不得歪斜。
